耐震補強用 メッシュ型枠 作業手順

作業手順と留意点

作業順
作業手順
留意点

 @

セパレータ取付け用アンカーの割り付けと打ち込み

・割り付けどおりのピッチで設置する

 A

セパレータの取付け

・アンカーに接続したときに締め忘れや緩みがないか

 B

鉄筋配筋

・かぶり厚さが確保されているか

 C

メッシュ面材の張付け

・セパレータのネジの部分にメッシュ目を通す
・十分な重ね寸法を確保する
 (左右の重ねは100o以上、上下の重ねは端末リブどうし以上を重ね合わせて、結束する)
・結束忘れがないか

 D

フォームタイ取付け

・締め忘れや緩みはないか

 E

縦端太の取付け(SPN型のときには縦端太は不要)

・基準ピッチ以内になっているか

 F

横端太の取付け

・フォームタイ座金が緩んでいないか

 G

ノロ漏れの対処策

・シートや流出拡散防止措置は十分か
・搬出方法の手順は検討したか

 H

点検

・施工不備が無いように細部まで点検



打設

・打設口の確認
・一回の打ち込み量と高さの確認
・打設速度の確認

 I

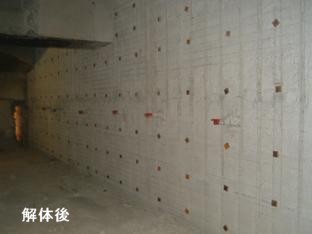

解体

・高所からの落下に注意


既設コンクリート面に不陸がある場合には、打ち込んだアンカーに軸脚と袋ナットを取付けて、
セパレータの出入り寸法を調整する

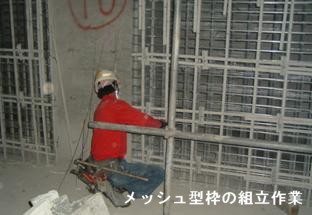

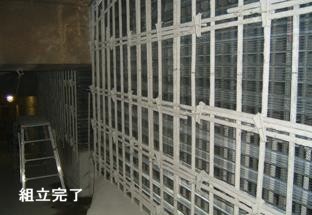

写真は、フォームネットNET型を使った例です。
